سیستم e-CVT تویوتا؛ جدیدترین فناوری جعبه‌دنده‌های ضریب متغیر

پنج‌شنبه ۵ اردیبهشت ۱۳۹۸ - ۱۰:۳۰
مطالعه 5 دقیقه
شرکت تویوتا اخیرا جعبه‌دنده‌های CVT هوشمند خود با نام e-CVT را معرفی کرده است. در این مطلب به بررسی سیر تکاملی این نوع جعبه‌دنده‌ها می‌پردازیم.
تبلیغات

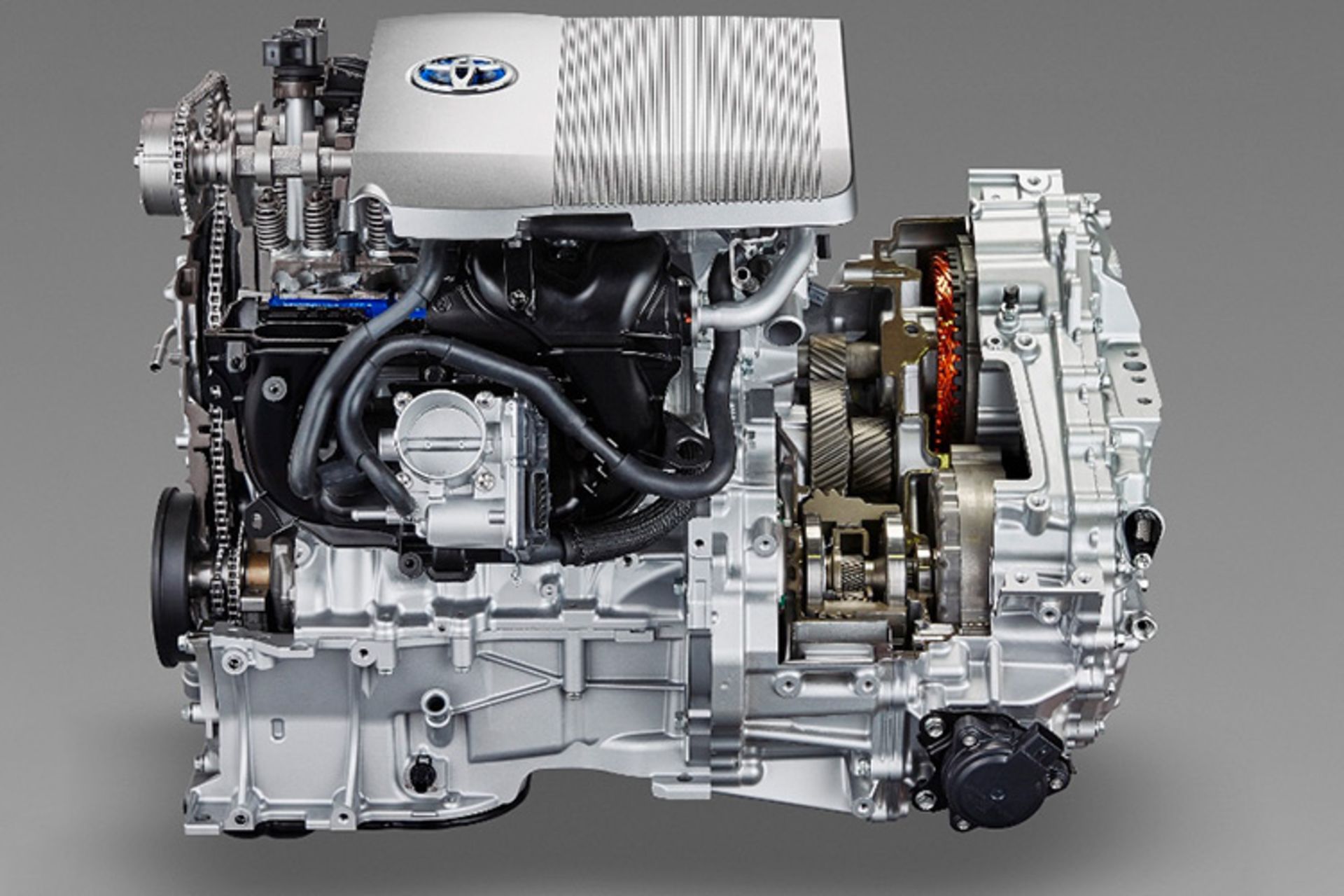

شاید شما هم تاکنون از مالکان خودروهای دارای جعبه‌دنده‌ی CVT شنیده باشید که چقدر این جعبه‌دنده‌ها آزار‌دهنده هستند. یکنواختی صدای موتور و بی‌روح بودن جعبه‌دنده‌ی CVT برای برخی غیرقابل تحمل است؛ اما هنگامی‌که نگاهی به مزیت‌های این نوع جعبه‌دنده‌ها می‌اندازیم، متوجه می‌شویم CVT آن‌قدر‌ها هم که گفته می‌شود بد نیست. شرکت تویوتا در آخرین نمونه‌های ساخته‌شده از خودرو کرولا، جعبه‌دنده‌ای با نام e-CVT نصب کرده که از نظر مکانیکی ساده، ولی از نظر برقی بسیار پیچیده است.

جعبه دنده CVT

درواقع تویوتا از زمان معرفی پریوس در دهه ۹۰ میلادی، ایده استفاده از این سیستم انتقال قدرت را در سر داشت. این سیستم در ابتدا سیستم تویوتا هایبرید نام داشت و سپس نام آن به سیستم سینرژی حرکت هیبرید تغییر کرد. سیستم یادشده در خودروهای لکسوس هم استفاده شد و حتی به سایر خودروسازان نیز فروخته شد.

جعبه دنده

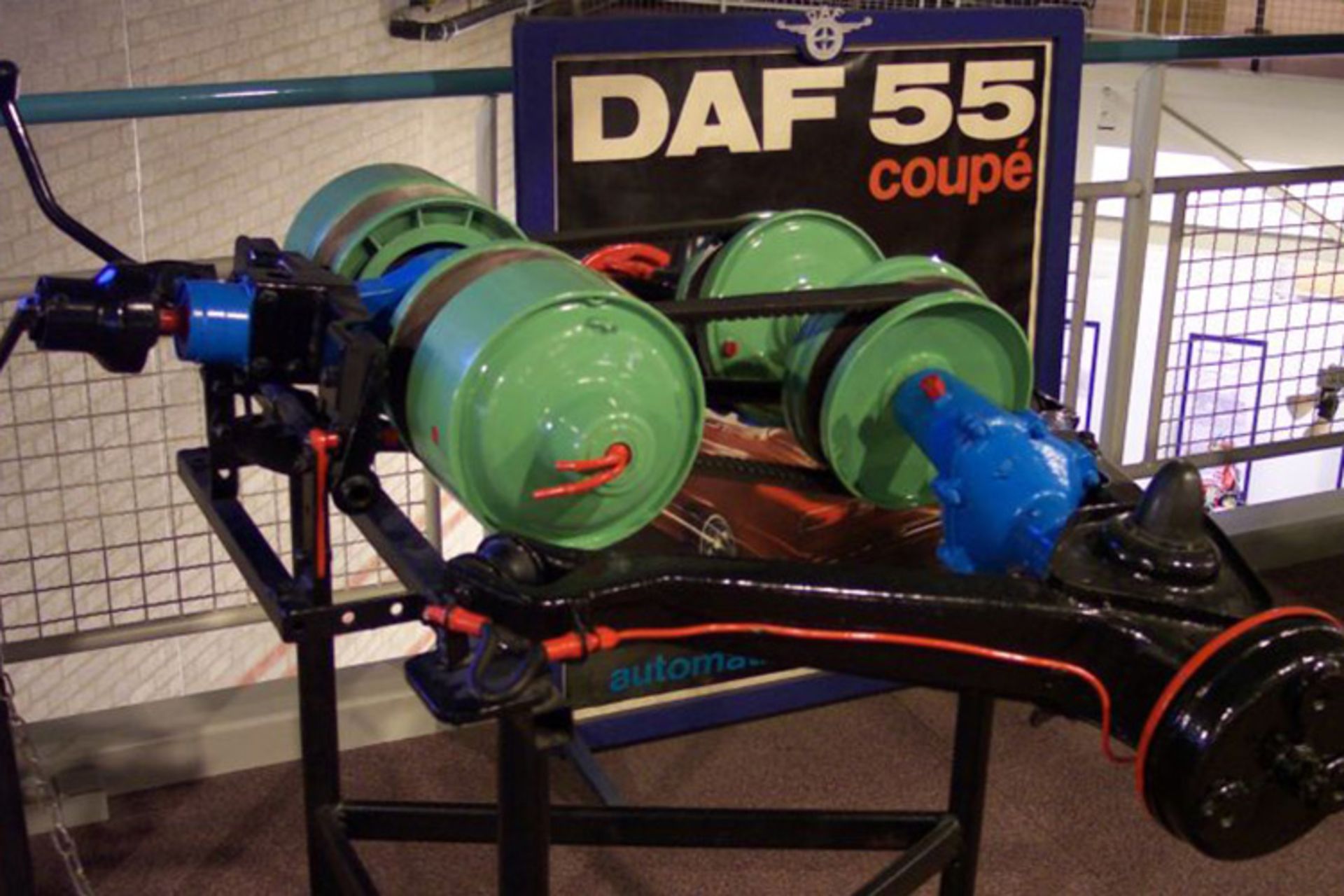

برخی از رانندگان از یکنواختی دور موتور و سرو‌صدای زیاد جعبه‌دنده‌های CVT شاکی هستند. یکی دیگر از موضوعاتی که ممکن است برای برخی از رانندگان خودروهای CVT آزاردهنده باشد، کاهش دور موتور تا ۱۲۰۰ دوربر‌دقیقه، به‌منظور صرفه‌جویی در مصرف سوخت است. اولین نمونه از جعبه‌دنده CVT توسط شرکت معروف DAF در سال ۱۹۵۸ با نام Variomatic معرفی شد.

جعبه دنده CVT

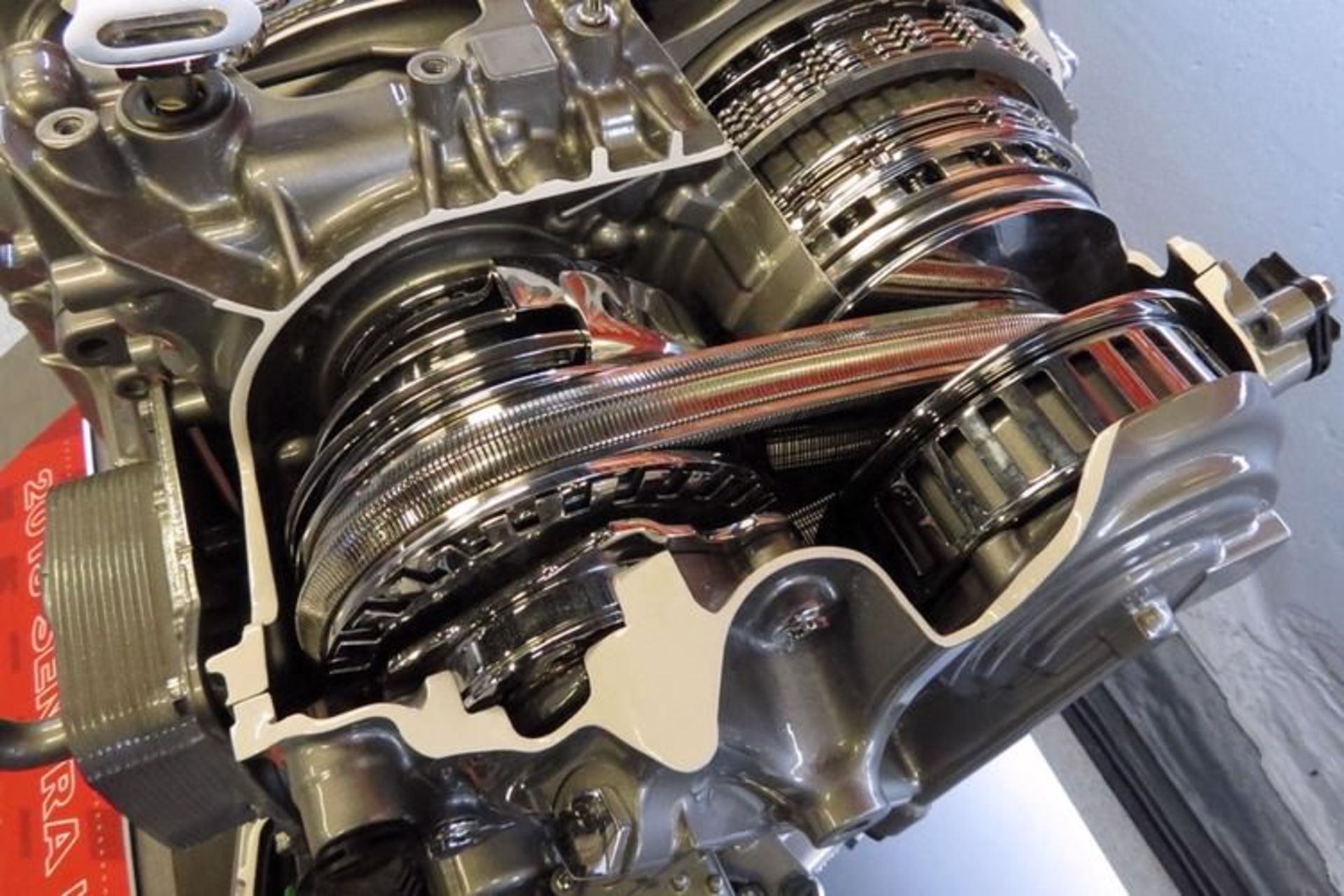

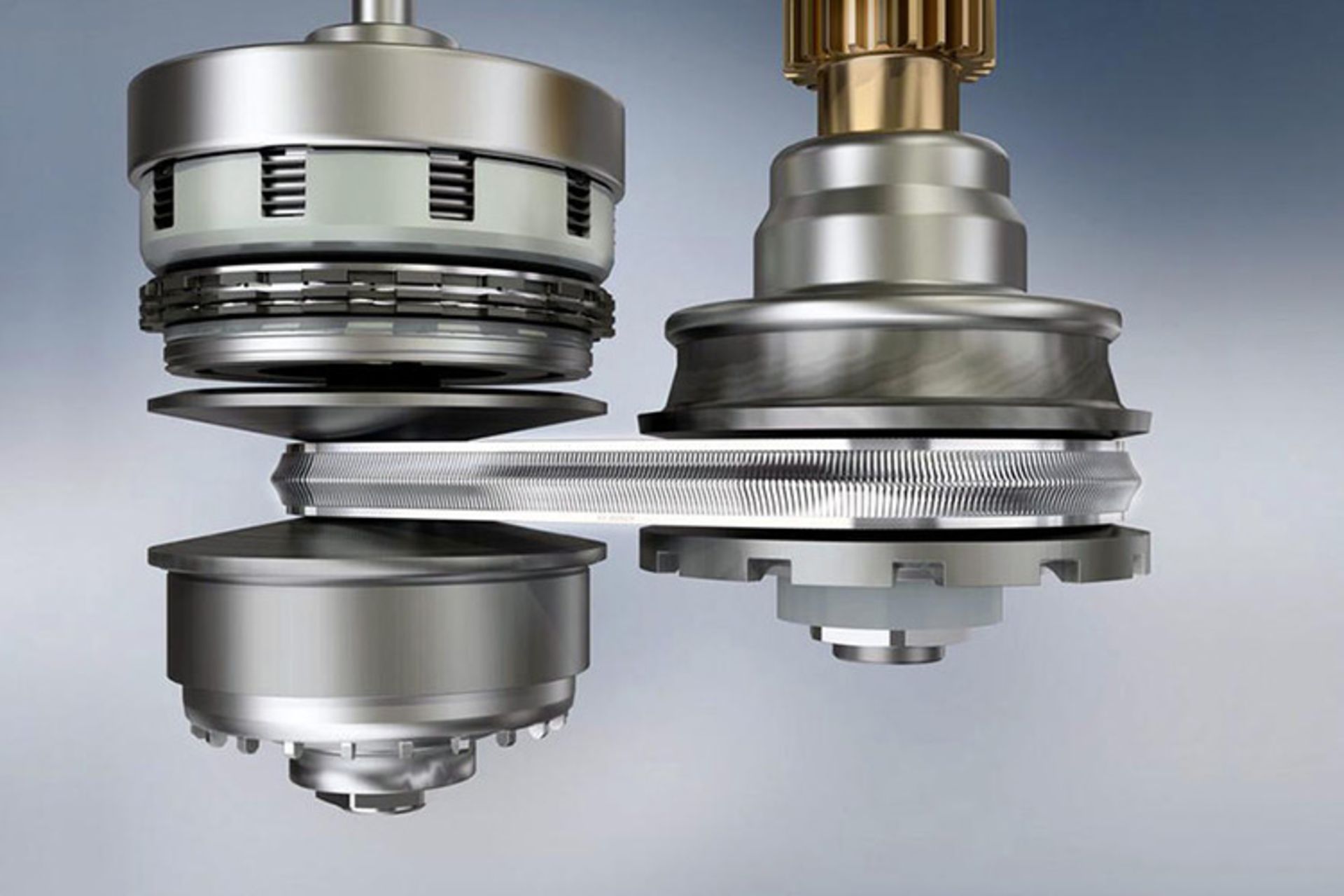

به‌جای استفاده از تعداد زیادی چرخ‌دنده، در این جعبه‌دنده از دو پولی با قطر متغیر استفاده شده بود که به‌وسیله‌ی یک تسمه به‌یکدیگر متصل شده بودند. برای رسیدن به کمترین ضریب (همانند دنده یک در جعبه‌دنده‌ی معمولی)، پولی محرک به‌وسیله قدرت موتور در کمترین قطر و پولی دوم در بیشترین قطر خود قرار می‌گیرد. هرچه سرعت خودرو بیشتر می‌شود، پولی محرک توسط پیشرانه، بزرگتر و پولی دومی کوچکتر می‌شود تا ضریب دنده افزایش یابد. در اولین نمونه‌های جعبه‌دنده‌ی CVT، به‌جای استفاده از کامپیوتر، وظیفه کنترل میزان سرعت‌گیری در اتوبان‌ها و سربالایی‌ها به‌عهده‌ی سیستم وکیومی بود.

جعبه دنده CVT

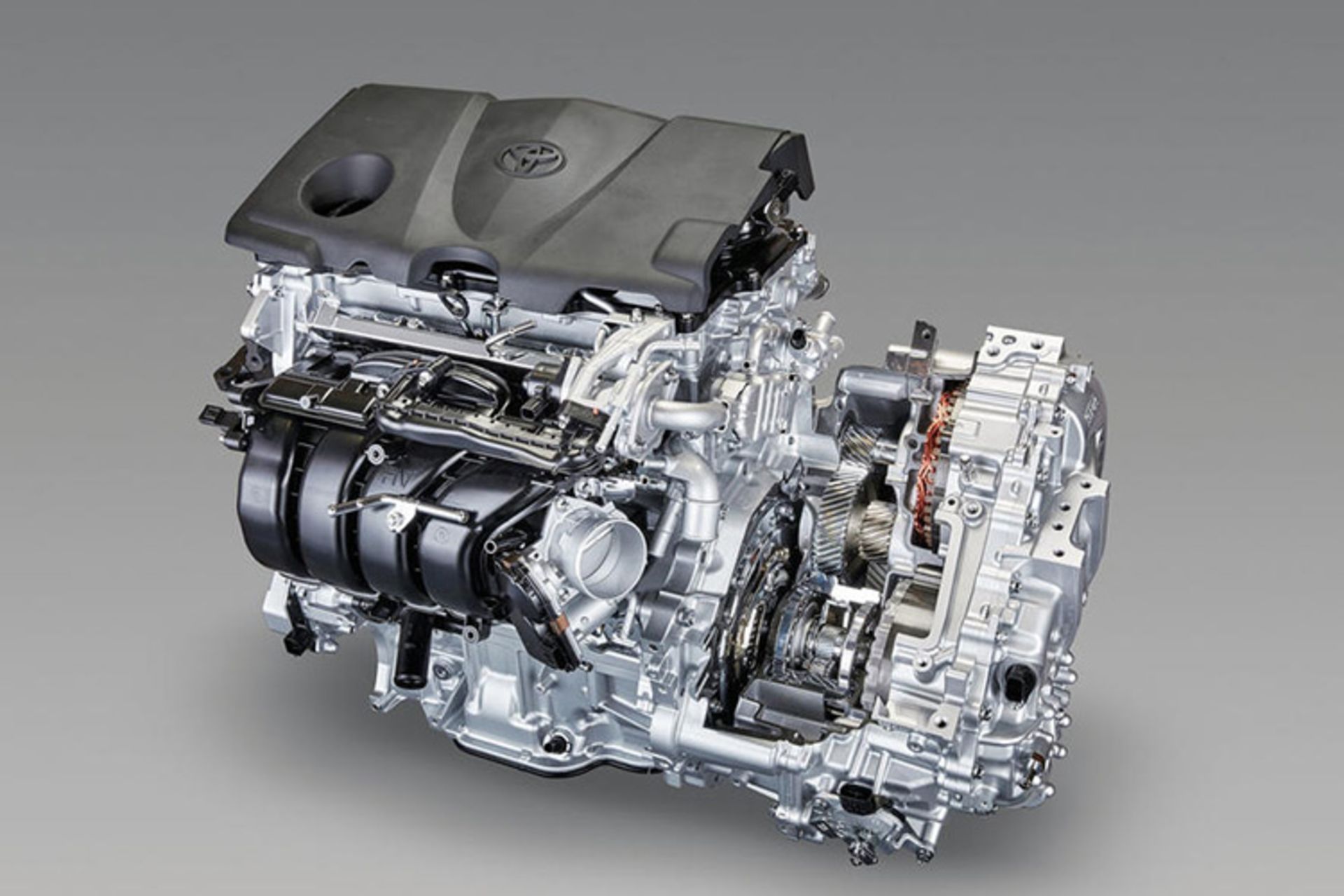

این طراحی در سال‌های گذشته توسط بسیاری از خودروسازان مشهور همانند آئودی، فورد و فیات استفاده شده است. با این وجود، تمامی جعبه‌دنده‌های CVT مانند یکدیگر نیستند. جدیدترین جعبه‌دنده معرفی‌شده توسط تویوتا شباهتی به جعبه‌دنده وریوماتیک اولیه ندارد و دیگر تسمه‌ای در آن دیده نمی‌شود. در این جعبه‌دنده به‌جای تسمه، از دو موتور الکتریکی استفاده شده که به مجموعه سیاره‌ای چرخ‌دنده‌ها متصل است. تمام پوسته جعبه‌دنده هم از یک طرف به پیشرانه متصل است و از طرفی دیگر انتقال قدرت به‌ چرخ‌ها را انجام می‌دهد.

جعبه دنده CVT

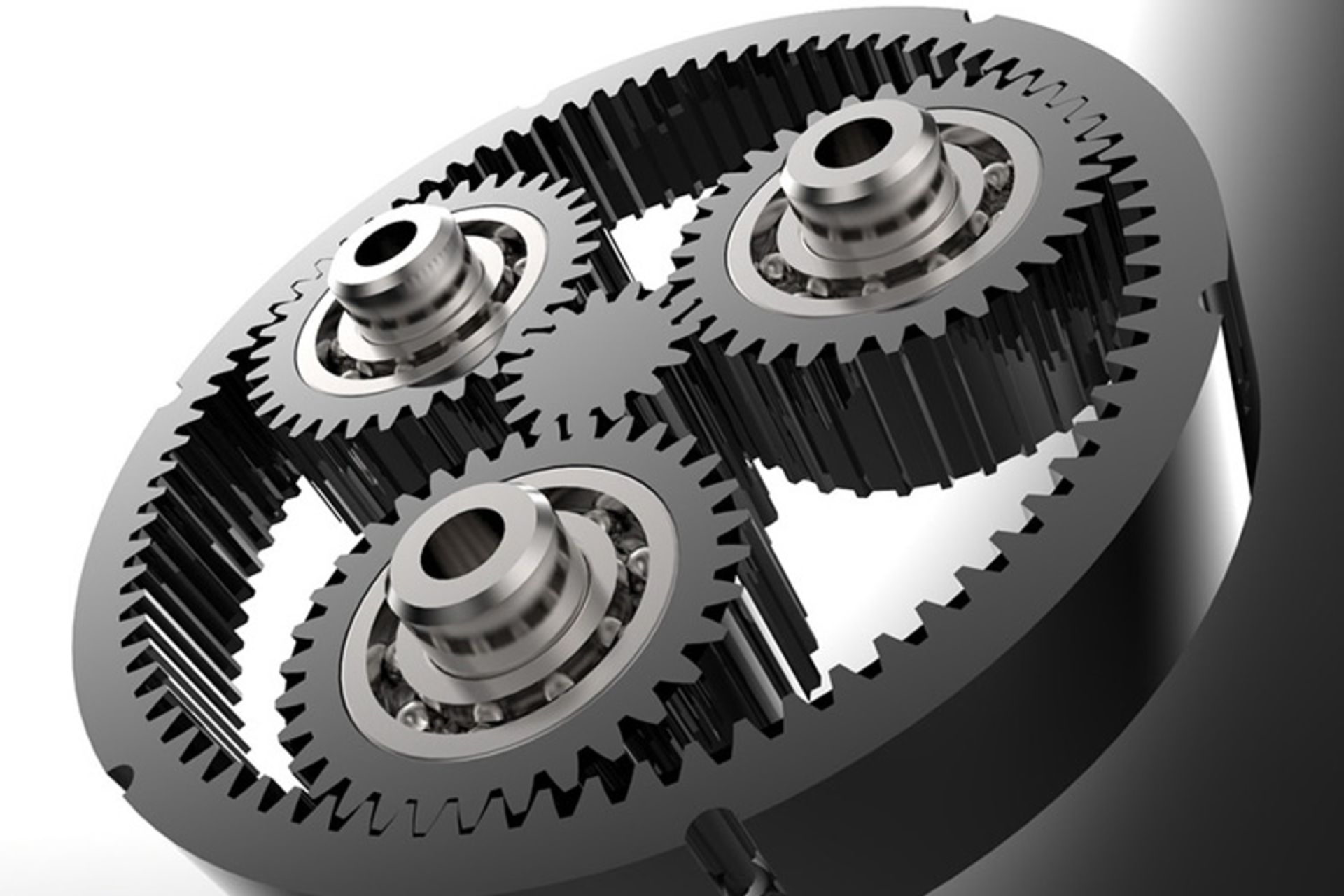

مجموعه چرخ‌دنده‌های سیاره‌ای در تمامی جعبه‌دنده‌های اتوماتیک هم موجود هستند. این مجموعه از یک چرخ‌دنده خورشیدی (‌Sun)، دنده‌های درگیر با دنده خورشیدی (Planet) و چرخ‌دنده رینگ تشکیل شده است که با یکدیگر حرکت دورانی دارند. در جعبه‌دنده هوشمند تویوتا قطعات کمی وجود دارند؛ اما عمل انتقال قدرت به‌ طور متفاوتی نسبت به سایر جعبه‌دنده‌ها انجام می‌گیرد و با استفاده از سیستم مینی سولار، موتورهای الکتریکی اختیار عمل را در دست می‌گیرند. موتور برقی MG1 می‌تواند خودرو را روشن کند و در حالات دیگر به‌عنوان یک ژنراتور، وظیفه شارژ سیستم هیبرید را بر‌عهده دارند.

جعبه دنده CVT

موتور برقی MG2 به‌تنهای می‌تواند نقش یک موتور محرک را ایفا کند و در سایر موارد به‌عنوان ژنراتور سیستم بازیابی قدرت به‌وسیله ترمزگیری استفاده می‌شود. علاوه‌براین، موتور برقی MG1 میزان گشتاور اندکی به‌ مجموعه چرخ‌دنده‌ها وارد می‌کند تا تعادل قدرتی میان پیشرانه و MG2 را کنترل کند. در جعبه‌دنده e-CVT تویوتا حالتی وجود دارد که انتقال قدرت میان پیشرانه و جعبه‌دنده حذف می‌شود و تنها از قدرت موتورهای برقی استفاده می‌شود.

جعبه دنده CVT

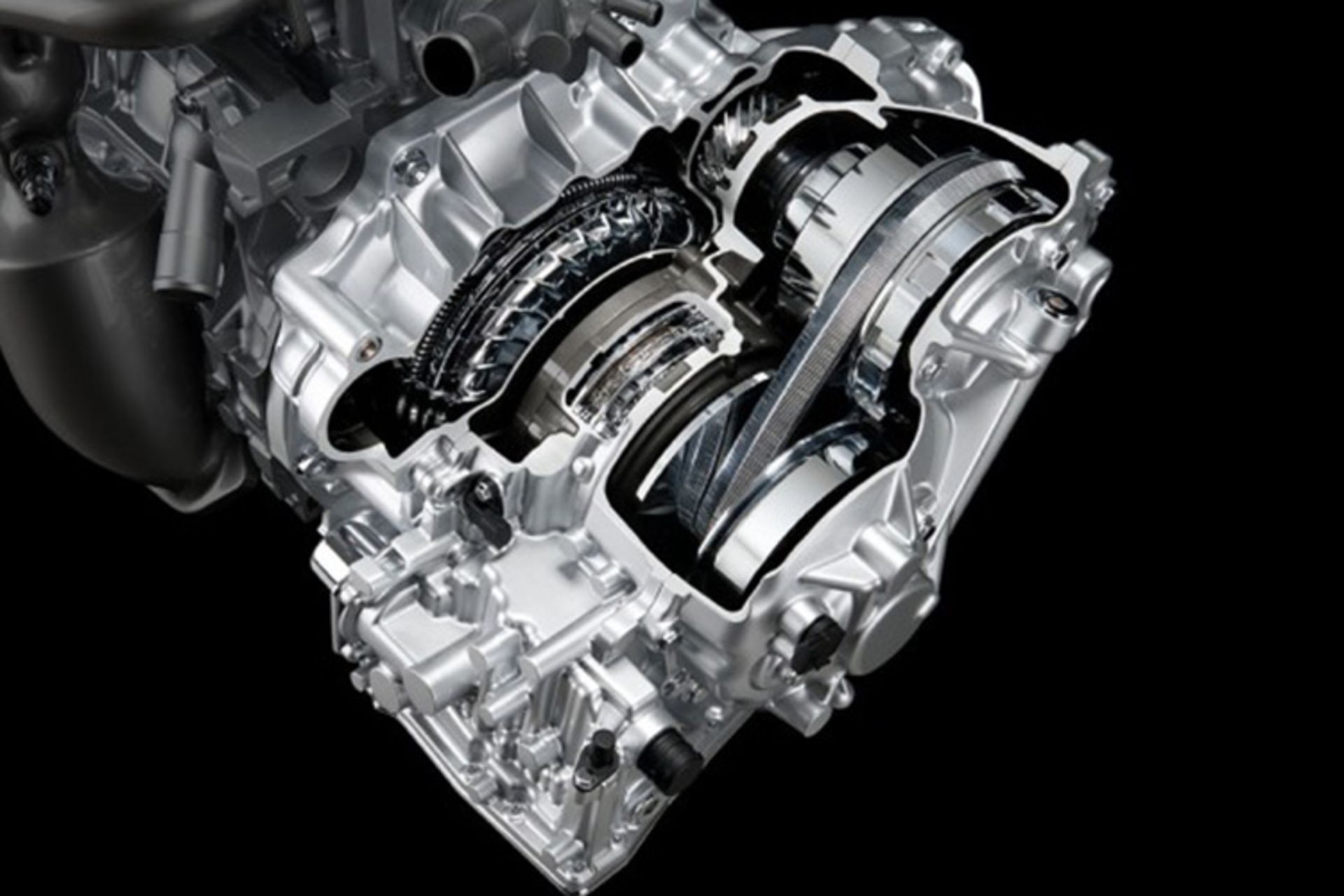

یکی از ویژگی‌های مثبت این جعبه‌دنده کوچک‌بودن و سبک‌بودن آن است. بنابراین تمام جعبه‌دنده‌های CVT مانند هم نیستند و آزار‌دهنده بودن برخی از این جعبه‌دنده‌ها دلیلی بر با‌کیفیت بودن جعبه‌دنده‌های دیگر نیست. به‌این‌ترتیب، بی‌دلیل نیست که ایده جعبه‌دنده‌های e-CVT تویوتا از ۲۰ سال پیش تاکنون در این حد موفق بوده‌اند. نسخه کنترل برقی از جعبه‌دنده CVT بوش هم از نظر مکانیکی ساختار ساده‌ای دارد. با وجود اینکه جعبه‌دنده‌های CVT توسط برخی مورد تمسخر قرار می‌گیرند؛ اما یان دی روی، راننده آلمانی مسابقات رالی کراس با خودرو DAF 55 و 555 خود موفق به کسب مقام‌های متعدد در دهه ۷۰ میلادی شد. شرکت DAF از مسابقات اتومبیلرانی به این دلیل کنار گذاشته شد که جعبه‌دنده‌های CVT خودروهای این شرکت، سرعت خارق‌العاده‌ای را ارائه می‌دادند.
