جدا سازی و معرفی تک تک قطعات تلفن هوشمند Nexus S

شنبه ۱۲ شهریور ۱۳۹۰ - ۱۰:۰۶
مطالعه 5 دقیقه

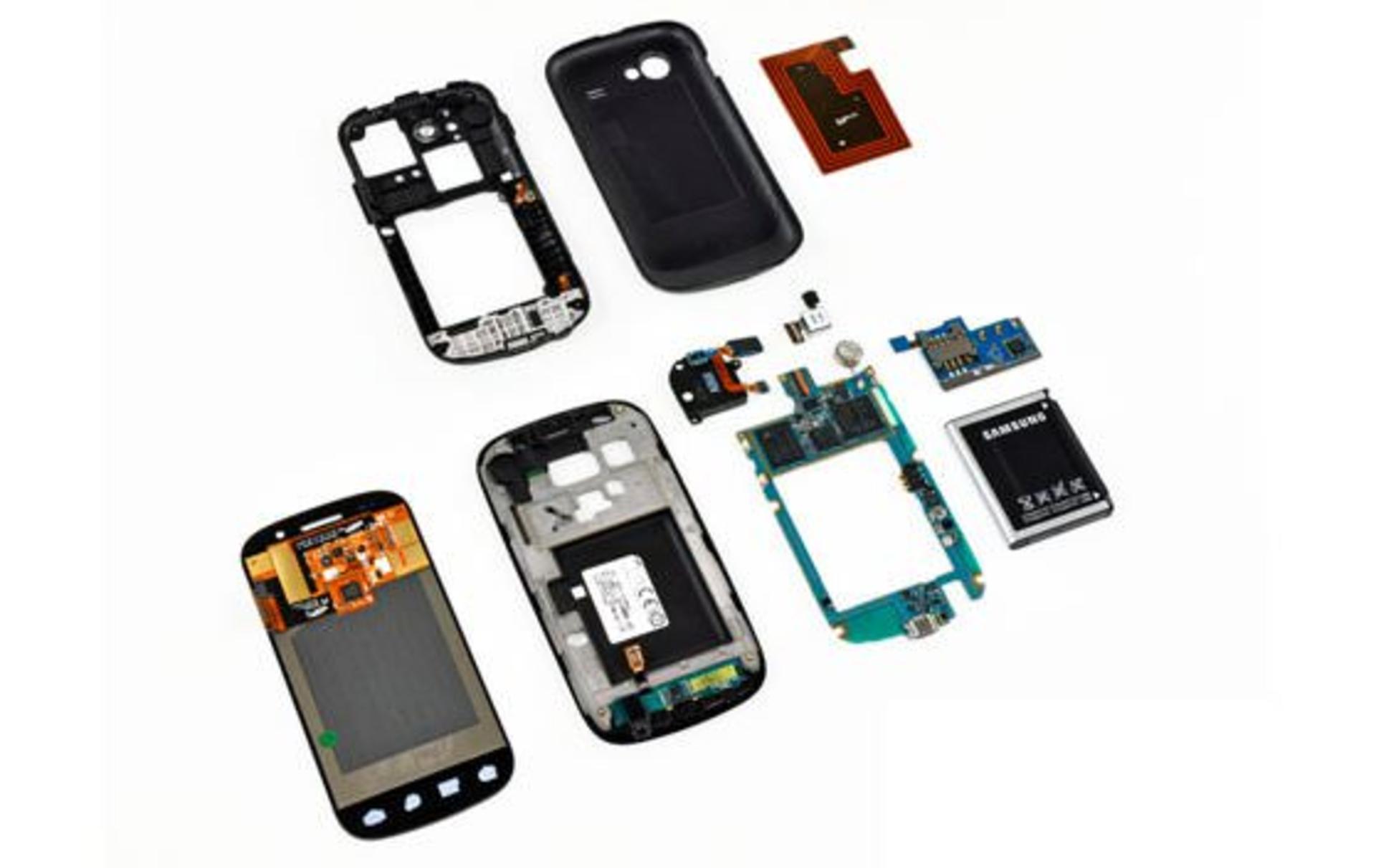

یک سال پس از عرضه Nexus One گوگل این بار به جای HTC با سامسونگ مشارکت کرد تا نسخه دوم تلفن اندروید Nexus تولید شود حاصل همکاری این دو شرکت تلفن هوشمند Nexus S است گوگل برای متمایز کردن Nexus S با دیگر تلفن های اندرویدی قابلیت های ویژه ای را برای Nexus S در نظر گرفته است بعنوان مثال،نسخه بروز رسانی اندروید زودتر از باقی ابزارهای اندرویدی برای Nexus S ارائه می شود. در این مقاله بصورت تصویری روند باز و جدا کردن تک تک قطعات تلفن Nexus S را مشاهده خواهید کرد و علاوه بر این با قطعات تشکیل دهنده Nexus S با تفاوت های آن با Nexus One و Galaxy S آشنا شوید.
تبلیغات
D4-mci
کپی لینک

مرحله 1

  • Nexus S به دلیل شباهت زیاد سخت افزاری، تشابه زیادی نسبت به Galaxy S سامسونگ دارد.
  • مهمترین برتری Nexus S به Galaxy S پشتیبانی از فناوری NFC – Near Field Communication و صفحه نمایش Super AMOLED است.
کپی لینک

مشخصات فنی Nexus S:

  • پردازنده تک هسته ایی 1 GHz ARM Cortex-A8 Hummingbird Multimedia Applications Processor برپایه معماری ARMv7
  • حافظه ذخیره سازی با ظرفیت 16GB
  • حافظه RAM با ظرفیت 512MB
  • دوربین 5MP در پشت و VGA در جلو
  • سیستم عامل Android 2.3 Gingerbread
کپی لینک

مرحله 2

  • مقایسه یک به یک Nexus S ساخت سامسونگ با Nexus One قبلی ساخت HTC
  • Nexus S بسیار زیباتر از Nexus One است انحنای نمایش گر نیز موجب می شود تا تلفن به راحتی در دست کاربر جای گیرد.
کپی لینک

مرحله 3

باز کردن تلفن را آغاز می کنیم:

  • قاب پشت تلفن به راحتی باز می شود پس از باز کردن آن باتری تلفن به خوبی قابل مشاهده است.
  • ما از یک ابزار پلاستیکی برای جدا کردن آنتن NFC استفاده کردیم. Nexus S قادر است تگ های هوشمند را مانند نمونه هایی که برروی لباس ها و یا اشیاء فروشگاه ها نصب می شود، بخواند و یا از طریق سرویس Wallet گوگل بعنوان کیف پول الکترونیکی عمل کند.
کپی لینک

مرحله 4

باتری به راحتی جدا می شود:

  • باتری Nexus S از نوع لیتیوم 3.5V, 5.55 Watt-hours می باشد و قادر است 6.7 ساعت مکالمه در زمان اتصال به شبکه 3G و 14 ساعت را در زمان اتصال به شبکه 2G دوام بیاورد.
  • این باتری 1500mAh است باتری به کار رفته در Nexus One نیز 1400mAh بود.

باتری وسایل الکترونیکی را به دست کودکان ندهید.

کپی لینک

مرحله 5

  • پس از باز کردن 6 پیچ معمولی در پشت گوشی و با استفاده از ابزار پلاستیکی، بدنه تلفن باز شده و قسمت بالا و پایین جدا می شوند.
کپی لینک

مرحله 6

  • برای جدا کردن مادربرد می بایست سه پیچ دیگر را نیز باز نموده و کابل های متصل شده را نیز جدا کنید.
  • طراحی مادربرد Nexus S بسیار عجیب است. وسط مادربرد (دور باتری) خالی است مادربرد کمتر گوشی چنین طراحی عجیبی  دارد.
کپی لینک

مرحله 7

  • اسلات سیم کارت را نیز با ابزار پلاستیکی از مادربرد جدا می کنیم.
  • Nexus S بصورت Unlocked عرضه می شود یعنی با تمام سرویس دهنده های مخابراتی از جمله GSM, HSPA, Quad-band سازگار است.
کپی لینک

مرحله 8

  • Nexus S همانند Galaxy S دارای دو دوربین یکی در جلو و یکی در پشت است.
  • جالب است بدانید که هر دو دوربین این گوشی با یک کانکتور به مادربرد وصل شده اند یعنی هر دو بصورت واحد از مادربرد جدا می شوند.
  • وضوح تصویر دوربین جلوی دستگاه VGA یا 640x480 پیکسل است.
کپی لینک

مرحله 9

  • اسپیکر مکالمه گوشی، EM Tech EME1511AFRC است که برای صحبت کردن و پخش صدا کاربرد دارد. اسپیکر گوشی (مکالمه تلفنی) و اسپیکر پخش صدای بلند هر دو به همراه یک سنسور با یک کابل به مادربرد متصل می شوند.
  • این موضوع از نظر یکپارچه سازی بسیار خوب است اما از نظر تعمیر و در زمان بروز مشکل بسیار بد است چون زمانی که یک قطعه دچار مشکل شود کاربر مجبور به تعویض مجموعه می شود.
کپی لینک

مرحله 10

المان های اصلی برروی مادربرد به شرح زیر می باشند:

  • تراشه کنترل کننده شبکه های Skyworks SKY77529 Tx Front-End Module for Dual-Band GSM / GPRS / EDGE (کادر قرمز)
  • حافظه ذخیره سازی SanDisk SDIN4C2 16GB MLC NAND flash ( کادر نارنجی)
  • پردازنده اصلی Samsung KB100D00WM-A453 memory package و S5PC110A01 1GHz Cortex A8 Hummingbird Processor(کادر زرد)
  • پردازنده باند پایه Infineon 8824 XG616 X-Gold baseband processor (کادر سبز)
  • تراشه کنترل کننده صدا: Wolfson Microelectronics WM8994 ultra-low power audio codec (کادر آبی)
کپی لینک

مرحله 11

  • در زیر پوشش EMI تراشه فرستنده Wi-Fi قرار دارد.
  • مدل این تراشه BCM4329GKUBG TE1043 P21 می باشد.
  • براساس اطلاعات اعلام شده توسط UBM Techinsights این تراشه از استاندارد 802.11n پشتیبانی می کند و Bluetooth 2.1 و فرستنده FM نیز دارد.
  • این تراشه که اولین بار در نسل سوم iPod استفاده شد در اکثر ابزارهای موبایل امروزی بکار گرفته می شود.
کپی لینک

مرحله 12

  • نمایشگر LCD را نمی توان به راحتی جدا کرد برای این کار به تفنگ حرارتی نیاز خواهید داشت.
کپی لینک

مرحله 13

  • در تصویر اول نمایشگر Super AMOLED را از زاویه کنار مشاهده می کنید.
  • نمایشگر Super AMOLED به صفحه شیشه ایی رویی وصل شده است. digitizer (وسیله ایی که دستورات آنالوگ را به دیجیتال تبدیل می کند) بین صفحه شیشه ایی و نمایشگر Super AMOLED قرار دارد.
  • همانطور که در تصویر مشاهده می کنید تنها صفحه شیشه ای جلویی منحنی شکل است و صفحه نمایشگر تحت و ساده می باشد. تمام تلفن های دیگر بازار نیز همینطور می باشند و پنل نمایشگر همیشه صاف و ساده است.
  • گوگل در تبلیغات خود اعلام می کند صفحه نمایش Nexus S منحنی شکل است به همین دلیل ممکن است برخی تصور کنند که خود Super AMOLED منحنی شکل است ولی این موضوع درست نیست.
  • یک برد کوچک با تراشه کنترل کننده صفحه لمسی Atmel MXT224 در پشت نمایشگر قرار دارد.
کپی لینک

مرحله 14

  • Nexus S امتیاز 7 را از 10 برای سهولت باز شدن و راحتی تعمیر می گیرد.
  • باتری تلفن به راحتی تعویض می شود تنها کافی است قاب پشت تلفن را باز کرده و باتری را جدا کنید.
  • مادربرد گوشی به سادگی و با باز کردن چند پیچ جدا می شود..
  • اکثر قطعات گوشی بصورت ماژول های جداگانه نصب شده اند و در صورت بروز مشکل به راحتی تعویض می شوند.
  • پنل جلوی گوشی به جای پیچ با ماده چسبناکی به بدنه متصل شده است و برای جداکردن آن می بایست از تفنگ حرارتی استفاده کنید.
  • اگر شیشه جلوی نمایشگر بشکند مجبور خواهید بود نمایشگر Super AMOLED را نیز تعویض کنید چون این دو به یکدیگر ترکیب شده اند.
Samsung Nexus S Teardown

منبع: iFixit
